在细沙回收机中旋流器也叫水力旋流器，砂石分离器、砂石分离机等名称，是细沙回收机非常重要的配件之一，可以说没有旋流器的话，细沙回收机就无法将细颗粒物有效的分离回收，所以，细沙回收机旋流器是非常重要的存在。

细沙回收机

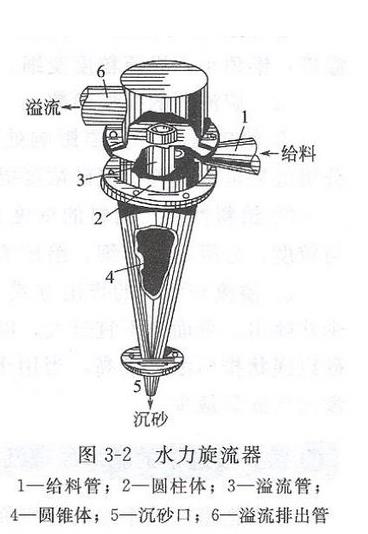

细沙回收机旋流器内部结构图

　　水力旋流器的结构如图所示。其下部是一圆锥形壳体2，上部连接一圆柱形壳体l，圆柱壳体上口封死，中间有一层底板，底板中央插入一短管溢流管5，在底板下部沿圆柱壳面的切线方向连接有给矿管3，在底板之上沿壳体切线方向连接有溢流排出管6，锥体*下端有可更换的沉砂嘴4。水力旋流器多用耐磨铸铁制造，为减低壳体内壁的磨损速度，还常用辉绿岩铸石、耐磨橡胶等耐磨材料做衬里。

细沙回收机旋流器的结构图

　　水力旋流器的规格以圆柱体的直径表示。圆锥的锥角可以不同，一般*小为10°、*大为45°。

细沙回收机旋流器工作原理

　　细沙回收机水力旋流器的工作原理：矿浆在压力作用下经给矿管沿柱体切线方向进入壳体，在壳内做回转运动，矿浆中的粗颗粒(或密度大的颗粒)因受到较大的离心力而进入回转流的外围，并同时随矿浆流向下流动，*终由底部沉砂嘴排出成为沉砂；细颗粒所受离心力较小，处于回转流中心并随液流髑上运动，*后由溢流管排出成为溢流。

细沙回收机旋流器

　　水力旋流器在选矿中主要用于：①在磨矿回路中作为分级设备，尤其是作为细磨的分级设备。②对矿浆进行脱泥、浓缩。③重介质旋流器是常见的重介质分选设备。

细沙回收机旋流器结构特点

　　1.在处置相同的物料、相同的操纵条件下，分级溢流细度相对进步20％-30％。

　　2.在取得相同的溢流细度时，分级服从至少进步10％以上。生产实践中，效率高分级旋流器的分级服从*高可进步27％。

　　3.可用大直径效率高旋流器替代小直径平凡旋流器，能到达相同的溢流细度。

　　4.能量消耗低，效率高分级旋流器可在较低的压力下丁作，能包管分级结果。
