博信洗砂回收一体机结构介绍
添加时间:2019.03.15

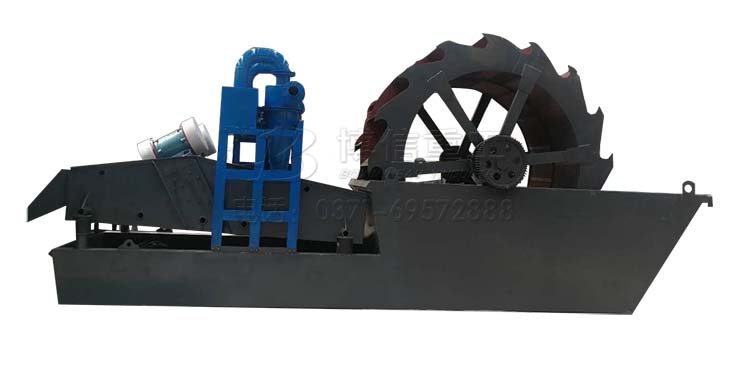

博信洗砂回收一体机结构介绍

    洗砂回收一体机在工作中,有着其他洗沙回收脱水连体机所不及的优点,作用是主要用来处理,分离沙石中的泥土和其他的混合物的主要设备。这种造型的洗砂回收一体机,结构相对简单由高压分离器、脱水筛、叶轮分离机、减速机、真空高压泵、清洗箱、高位返水箱、电机、振动电机等部件组成、工作效率高,可以达到很好的清洗脱水效果。

1 (61) 副本.jpg

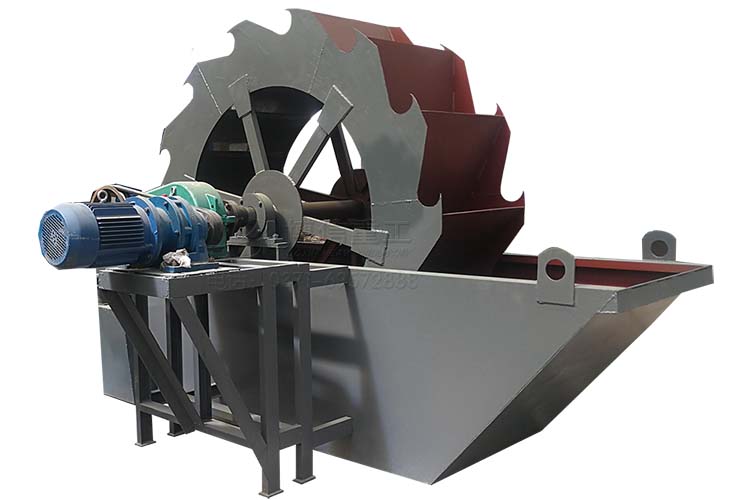

1、叶轮分离机:洗净度高、处理量大、功率消耗小、使用寿命长。

叶轮传动轴承装置与水和受水物料隔离,避免轴承因浸水、砂和污染物导致损坏,大大降低了故障率。

1 (71) 副本.jpg

2、真空高压泵:动力降压,密封,浆体不易泄漏。

真空高压泵为耐磨节能型,采用好的设计理论,按较小损失原则设计,使过流部件的形状与浆体流动状态达到了较好理想效果。

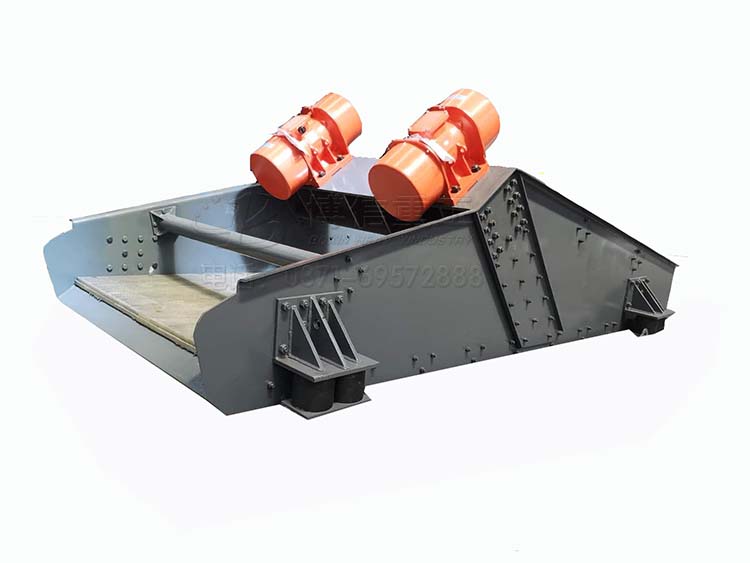

3、脱水筛:筛面采用具有自洁性能,不堵孔,筛分效率高,使用寿命长的高分子聚氨酯材质。

由于聚氨酯弹性筛网使用钢结构为骨架材料,再加上聚氨酯本身具有非常高的弹性模量,高强度吸收冲击力、高耐磨,因而具有很高的拉伸强度,其承载能力是橡胶筛网的2.5倍以上,其使用寿命与普通金属筛网相比提高8-10倍,是不锈钢筛面的3倍,是天然橡胶的3.9倍,是目前耐磨性能较好的筛面材料。

脱水筛 (6).jpg

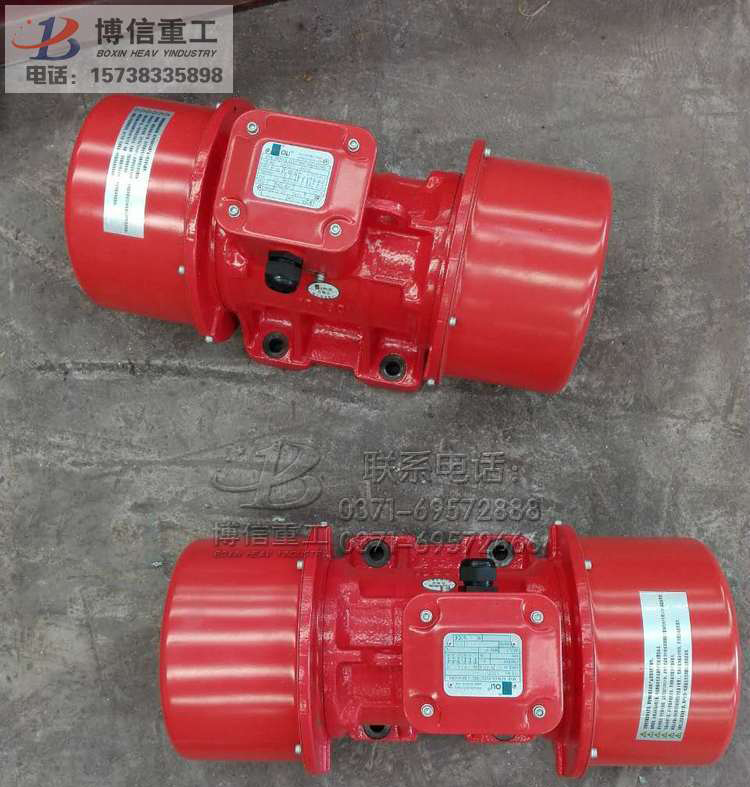

4、振动电机:设计合理,选材精良,效率高,温升低,使用寿命长。

振动电机激振力与出力配合适当,机体重量轻,起动力矩大,体积小。因利用平稳的回转产生振动,噪声低;全封闭结构,可在任何无防爆要求的粉尘下工作。只需调整偏心块夹角,就可无极调整激振力。可根据振动电机的安装方式改变激振力的方向改变激振大小,以便更好地完成各种作业要求。

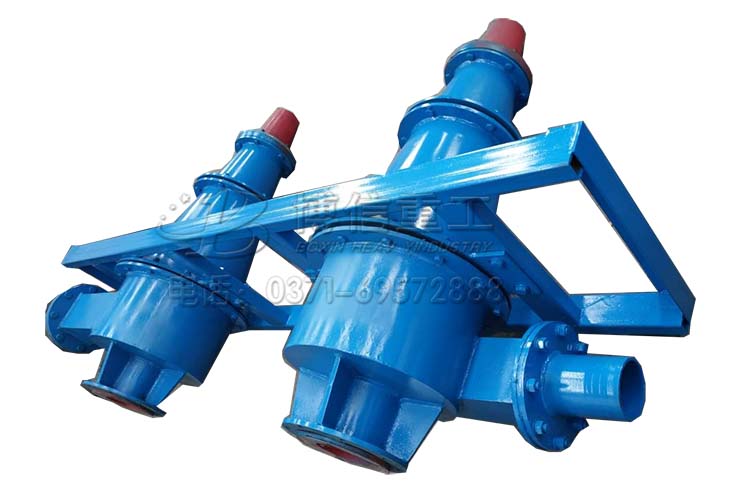

5、高压分离器:高耐磨原料,高弹性,高强度,高耐磨,抗扯、切。

高压分离器其分离原理是离心沉降,当待分离的料浆以特定的压力从高压分离器周边进入高压分离器后被迫做回转运动,由于其受到的离心力、向心浮力、流体曳力等大小不同,料浆中的固体粗颗粒客服水利阻力向器壁运动,并在自身重力的共同作用下,沿器壁螺旋向下运动,细而小的颗粒及大部分水则因所受的离心力小,未及靠近器壁即随料浆做回转运动。尤其内衬超高分子聚氨酯,提高了整个装置的使用寿命,可顺利完成料浆浓缩,液体澄清等工作。


6、高位返水箱

对于高压分离器排出的废水,起到一个缓冲作用,方便于使用现场各方位随意排水方便,另在下部清洗箱其水源不足,所引起的真空高压泵供水不足,高压分离器压力不够,离心力下降,提供补水作用。


7、其它小部件

底流口采用高耐磨材质,本机自带三种不同规格的底流口,配合物料含量使用,用于调节物料浓度;考虑到设备的抗震性采用橡胶弹簧,它的优点在于尺寸、形状、刚度可以随意选择,并能承受较大的弹性变形,弹性模量较金属弹簧小,通过改变橡胶弹簧工艺配方来改变弹簧刚度,不同尺寸、形状的弹簧其刚度可自行选取,而且安装更换方便、使用寿命长。

细砂回收机 (10).jpg

    洗砂回收一体机不仅内部采用了诸多好的结构,而且外观也采用优美的弧形结构设计,使整台机器更加人性化,降低了人工操作时产生不必的损伤。
